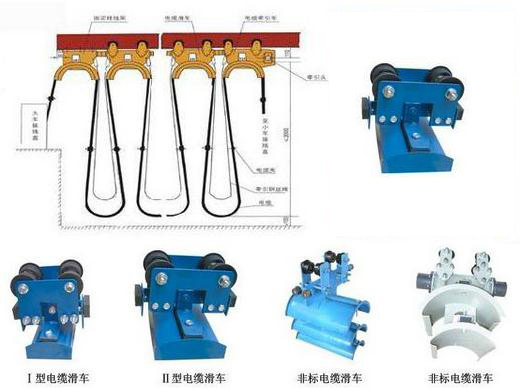

ZLGHC型工字鋼電纜滑車系列為起重機小車供電的一種導電形式。它有走�、支�、托板組成,將軟電纜固定在托板上,由牽引架與電纜滑車同步,從而實�(xiàn)小車供電的目的�
ZLGHC型工字鋼電纜滑車系列分為中載荷型、重載荷型和輕載荷型,因此滑車行走輪為�80、�63、�50的三�。承載能�<50~150kg,每類按托板層數分為單層、雙層、三�,每類中有三種形式。首端為電纜牽引�,終端為固定掛線�,中間為電纜滑車,該系列滑車分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五種型號,如用戶采用12#�14#�16#或更大號�(shù)工字�,可在訂貨時注明,本公司可成套供貨�

?
?

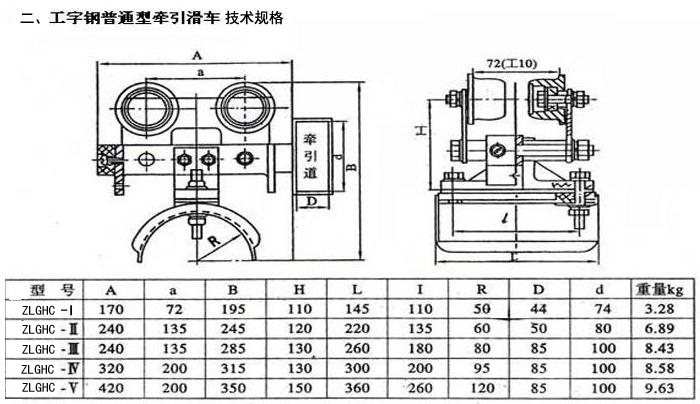

一�工字鋼電纜滑��(guī)格參�(shù)
|
型號 |
A |
a |
B |
I |
L |
l |
R |
重量kg |
|
ZLGHC-�10# |
170 |
72 |
195 |
110 |
145 |
110 |
50 |
2.84 |
|
ZLGHC-�10# |
240 |
135 |
245 |
120 |
220 |
135 |
60 |
5.88 |
|
ZLGHC-�10# |
240 |
135 |
285 |
130 |
260 |
180 |
80 |
7.09 |
|
ZLGHC-�10# |
320 |
200 |
315 |
130 |
300 |
200 |
95 |
7.33 |
|
ZLGHC-�10# |
420 |
200 |
350 |
150 |
360 |
260 |
120 |
8.35 |

三�工字鋼電纜滑�安裝說明
1、固定掛線架安裝好后,后邊應焊一擋鐵�
2、調整牽引頭,使小車在整個行程中不碰牽引孔的上下邊緣為好�
3、電纜長度為起重機跨度的1.2倍加8��
4、調整牽引鋼絲繩,使其長度小于同節電纜長度,運行時由牽引鋼絲繩受力�
5、當電纜直徑不等時,電纜夾間墊以軟橡�,使其外徑基 本相�,以便將電纜夾緊�
6、布電纜�,應考慮兩面電纜托板受力均衡�
7、當電纜滑車為二�、三層時,要求相��
8、滑車裝置上的雙墊圈為調整墊�,當�(dǎo)軌不合適�,把墊圈放在固定板的�(nèi)�(cè),以�(diào)整軌距的寬窄,出廠時按導軌①160×88×6、②140×80×6、③120×74×6、④100×68×6、I180×94×6.5制造� 非標滑車按圖紙加工制��
�、附:常�(guī)工字鋼規格表
