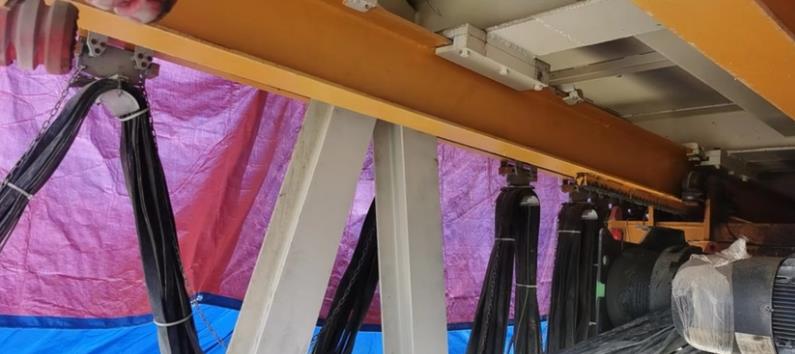

工字鋼電纜滑車現場正確安裝示意圖
1、工字鋼滑車固定掛線架安裝好后,后邊�(yīng)掛一擋板�
2、調整牽引頭,工字鋼滑車使小車在整個行程中不碰牽引孔的上下邊緣為好�
3、電纜長度為起重機跨度的1.2倍加8米�
4、調整牽引鋼絲繩,工字鋼滑車使其長度小于同節電纜長度,運行時由牽引鋼絲繩受力�
5、工字鋼滑車當電纜直徑不等時,電纜夾間應墊以軟橡皮, 使其外徑基本相同,以便將電纜夾緊�
6、布電纜時,�(yīng)考慮兩面電纜托板受力均衡�
7、當電纜滑車為二層,三層時,要求相同�
8、工字鋼滑車裝置上的雙墊圈為�(diào)整墊�,當�(dǎo)軌不合適�,把墊圈放在固定板的�(nèi)�(cè),以�(diào)整軌距的寬窄,出廠時按導軌為I 100*68*4.5�I 120*74*5�I140*80*5�I 160*88*6制�。非標滑車按圖紙加工制作
HC型工字鋼滑車系列為起重機小車供電的一種導電形�,工字鋼滑車由走輪、支架、托板組�,將軟電纜固定在托板�,由牽引架與電纜滑車同步,從而實�(xiàn)小車供電目的�
HC系列工字鋼滑車分為中載荷型、重載荷�、和輕載荷型,工字鋼滑車因此滑車走輪為�80、�63、�50的三種,承載能力�50�150kg,每類按托板層數分為單層、雙�、三�,每類中有三種形�,工字鋼滑車首端為電纜牽引車,終端為固定掛線�,中間為電纜滑車
